Anfang der Woche war ich nun weitere Hardware und LEDs kaufen und habe unter anderem ein LOL-Shield und eine neue Version meiner bereits beschriebenen “Temperature2Color”-Schaltung gebaut. Neu deshalb, weil ich hier jetzt 2 RGBB-LEDs eingesetzt habe.
-
- Schaltung mit 2 LEDs
-
- Nahaufnahme des Arduino-Mikrocontrollers
-
- Nahaufnahme der LEDs und der Widerstände
In Farbe sieht das dann so aus:

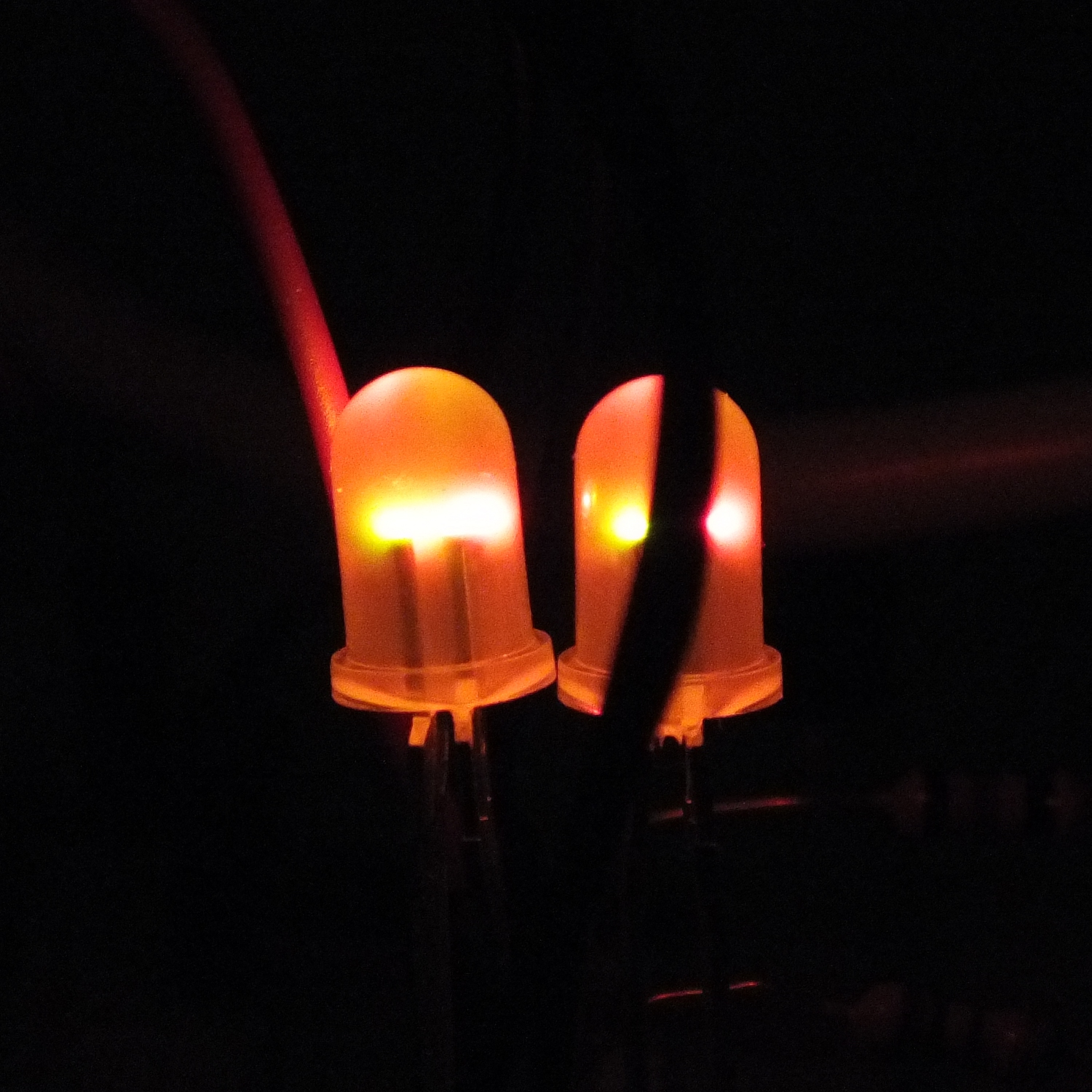

Die LEDs der neuen Version meiner Temperature2Color-Schaltung.

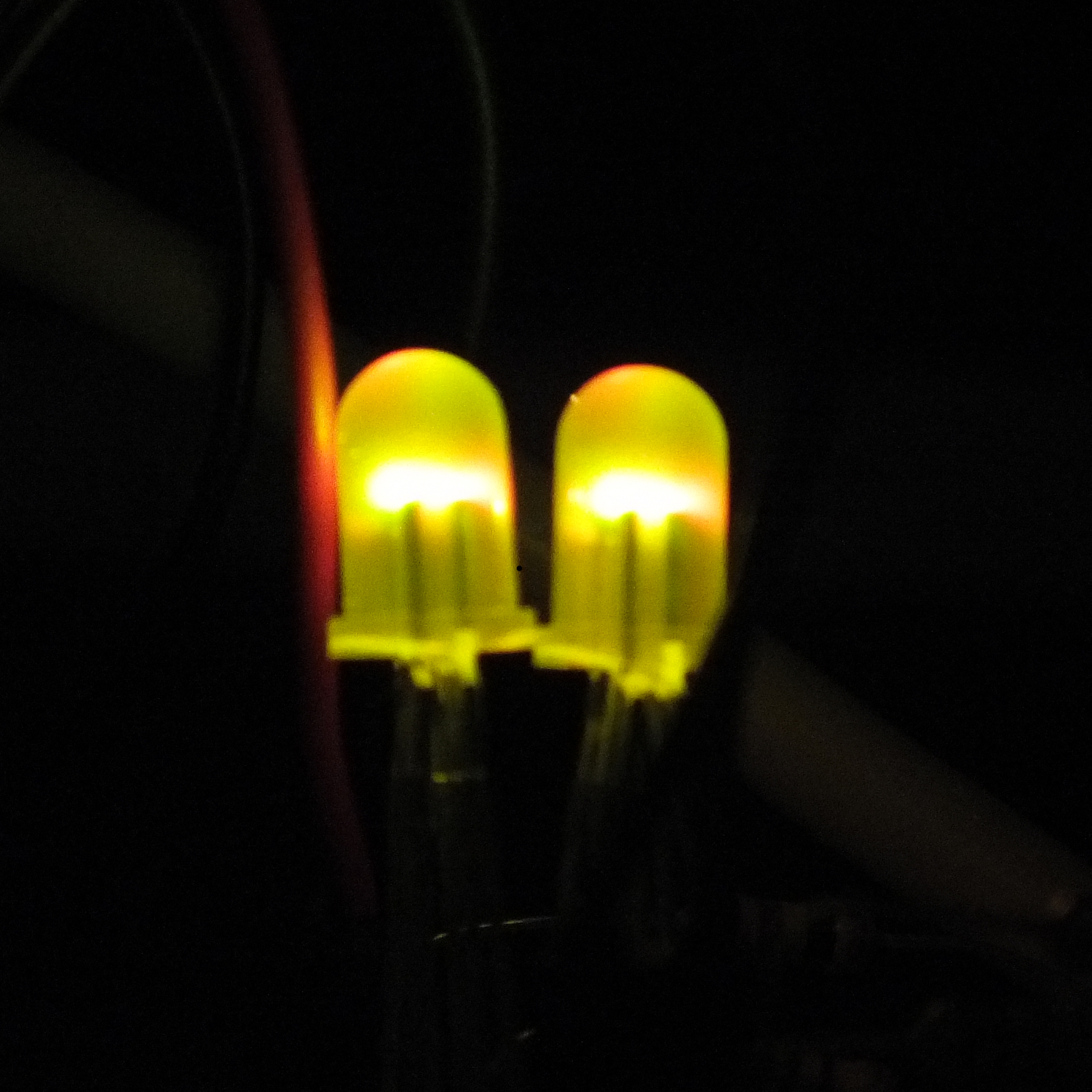

Die LEDs der neuen Version meiner Temperature2Color-Schaltung.
wobei ich beim Farbspektrum noch etwas experimentiert habe. Das Endergebnis ist dann diese Sammlung an Bildern:
-
- Die LEDs bei ca. 2 Grad Celsius
-
- Die LEDs bei ca. 4 Grad Celsius
-
- Die LEDs bei ca. 8 Grad Celsius
-
- Die LEDs bei ca. 18 Grad Celsius
-
- Die LEDs bei ca. 24 Grad Celsius
-
- Die LEDs bei ca. 27 Grad Celsius
-
- Die LEDs bei ca. 30 Grad Celsius
-
- Die LEDs bei ca. 32 Grad Celsius
-
- Die LEDs bei ca. 36 Grad Celsius
-
- Die LEDs bei ca. 38 Grad Celsius
-
- Die LEDs bei 41 Grad Celsius
Die verwendeten Werte für die RGBB-LEDs könnt ihr euch in dieser ods-Datei anschauen, das Arduino-Programm (aka Sketch) findet ihr hier.
Weitere ToDos auf der Liste: Wie bekomme ich das ganze in eine dauerhafte Form übertragen – also ob und wie ich die Schaltung auf ein Arduino-Shield löten soll, ob ich die LEDs festlöte oder für diese einen Sockel zum einstecken baue, um diese im Schadensfall problemlos wechseln zu können. Und auch der Temperatur-Sensor kommt mir etwas träge vor, was das Messen der aktuellen Umgebungstemperatur angeht.
Aber erst einmal steht es soweit. Der Rest folgt :)
